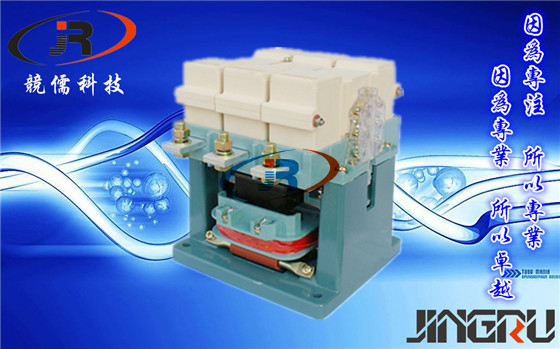

 CJ20-250A AC contactor

适用范围
CJ20系列交流接触器主要用于交流50Hz（或60Hz）、额定工作电压至660V、额定工作电流10A至630A的电力系统中供远距离频繁接通和分断电路，并可与适当的热继电器或电子式保护装置组合成电磁起动器、以保护可能发生过载的电路。产品符合GB14048.4和IEC60947-4-1等标准。
产品型号及含义

正常工作条件及安装条件
1、安装地点的海拔不超过2000m；
2、周围空气温度上限值不超过+40℃，下限值不低于-5℃；
3、安装地点的空气相对湿度在最高温度+40℃时不超过50％，在较低温度下可以有较高的相对湿度，最湿月的月平均最低温度不超过+20℃，该月的平均最大相对湿度不超过90％。由于温度变化发生在产品上的凝露情况必须采取措施；
4、与垂直面的安装倾斜不超过±5°；
5、污染等级：3级；
6、在无显著摇动、冲击和振动的地方。
结构特点
CJ20系列交流接触器为直动式、双断点、立体布置、结构简单紧凑，外形安装尺寸较CJ10、CJ8等系列接触器老产品大大缩小。
技术参数
1、接触器可控制三相交流电动机的最大功率见表1
表1
型号
不同额定工作电压下的最大控制功率 kW
220V
380V
660V
CJ20-10
2.2
4
4
CJ20-16
4.5
7.5
11
CJ20-25
5.5
11
13
CJ20-40
11
22
22
CJ20-63
18
30
35
CJ20-100
28
50
50
CJ20-160
48
85
85
CJ20-250
80
135
190
CJ20-400
115
200
220
CJ20-630
175
300
350
2、接触器吸引线圈的消耗功率见表2
表2
接触器型号
起动容量 VA/W
可持容量 VA/W
CJ20-10
65/47.6
8.3/2.5
CJ20-16
62/47.8
8.5/2.6
CJ20-25
93/60
13/4
CJ20-40
175/82.3
19/5.7
CJ20-63
480/153
57/16.5
CJ20-100
570/175
61/21.5
CJ20-160

855/325

85.5/34
CJ20-250
1710/565
132/65
CJ20-400
1825/600
145/70
CJ20-630
3578/790
250/118
3、接触器在额定控制电源电压的85％～110％范围内能可靠可合，释放电压在20％～75％范围内能可靠释放。

CJ20系列交流接触器
外形尺寸和安装尺寸
1、接触器用螺钉固定安装，CJ20-10～25也可用35mm标准导轨安装，其外形及安装尺寸见图1、图2、图3及表3.


表3
型号
A
B
C
a
b
φ
L
F min
重量
mm
kg
CJ20-10
44.5
67.5
107
35±0.31
55±0.37
8
10
0.353
CJ20-16
44.5
73
116.5
35±0.31
60±0.37
8
10
0.416
CJ20-25
53
91
122
40±0.31
80±0.37
7.5
10
0.67
CJ20-40
87
112.5
125
70±0.37
80±0.37
15.5
30
1.32
CJ20-63
116
142
146
100±0.36
90±0.36
13
60
2.9
CJ20-100
122
147
154
108±0.435
92±0.435
15
70
3
CJ20-160
146
187
178
130±0.5
130±0.5
15
80
5.5
CJ20-250
190
235
230
160±0.5
150±0.5
17
100
10.5
CJ20-400
190
235
230
160±0.5
150±0.5
17
110
11.7
CJ20-630
245
294
287
210±0.575
180±0.5
20
120
21.5
