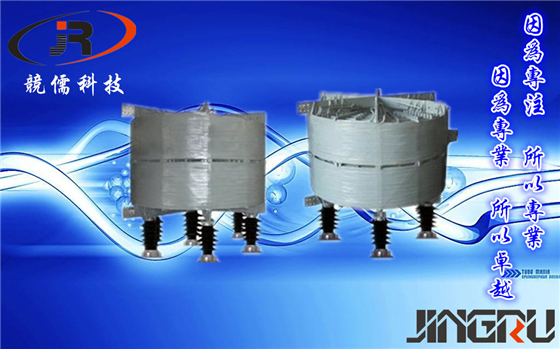

限流电抗器是用于限制电力线路短路电流。当线路发生短路时，限流电抗器利用其电抗器特性限制线路的短路电流在某一确定

的限值内，以利开关设备顺利有效的切除故障。限流电抗器一般使用电抗值线性度较好的空心电抗器。限流电抗器有长期额定电

流下安全可靠的运行，故障情况下，其安匝数成数倍、几十倍地增加，但要求其阻值或限制短路电流的能力不能变小，因此，限流电抗器宜做成空心产品而非铁心产品。

型号含义

XK G K □L- □ - -□

限流电抗器

干式

空心

铝线(铜线不标)

系统电压( KV)

额定电流(A )

电抗率(%)

订货要求

 (1).额定电压及频率；

(2).电抗器额定电抗或电抗率；

(3).电抗器长期工作电流；

(4).电抗器安装方式；

(5).电抗器进出线夹角；

(6).其它特殊要求。
