应用环境：

      兆瓦级风力发电变流器，一般运用再平原风电、高原风电场、近海风电场等环境，作为变流器中很重要的电气元器件-电抗器，要求其较强的防尘、防湿、防盐雾能力，为长距离输配电，降低谐波污染和共振提供坚实的基础。

1、应用在平原或高原风电场

      在平原风电系统中，环境要求变流器具有较高的逆变功率密度，提高功率器件的利用率，在高原风电系统中，要求电抗器散热能力，和多层防尘、防湿防雾措施，这样才能适应整体设备在恶劣的环境要求。

2、应用于在岛屿和近海岸风电场

      在岛屿和近海风电场中，环境要求克服盐雾侵蚀和高湿度影响，电抗器经过特殊的设计，能够容许一定程度的盐雾环境，具有一定的耐侵蚀能力。

3、应用于高温或寒风电场

      在高温风电系统中，电抗器主要采用水冷循环，提高耐热温度材料效率从而来适应高温环境要求，在寒冷的风电场中，装置特别安装低温检测系统，保障了设备在极端温度环境中运行的可靠性。

产品描述：

      水冷电抗器使用在散热环境很差的环境的场合，有两种方式的水冷电抗器，一种是水电一体的产品，即空芯导线做水管冷却装置进行冷却，另一种是水电分离式冷却方式，水路不通过绕组，水电分离互不影响，通过冷却板的将绕组和铁芯的热量吸收。水冷电抗器主要应用于风力发电项目,是风力发电项目设备上重要部件之一，另外，该电抗器也可应用在散热通风不良的环境下，

产品用途：

      水电分离式水冷电抗器用于PWM逆变网侧LC滤波电感，滤除逆变器输出的各次谐波含量，提高功率因数，保证设备正常运行。

结构特点：

1、该电抗器为三相三柱式铁芯式。

2、铁芯采用优质低损耗冷轧硅钢片。

3、水路不通过绕组，即水电分离互不影响，通过冷却板间接将绕组和铁芯的热量吸收，冷却板给铁芯和绕组同时冷却。

4、电抗器紧固采用无磁性材料，确保电抗器具有较低的温升。

5、外露部件采用防腐蚀处理，引出端子采用镀锡铜排。

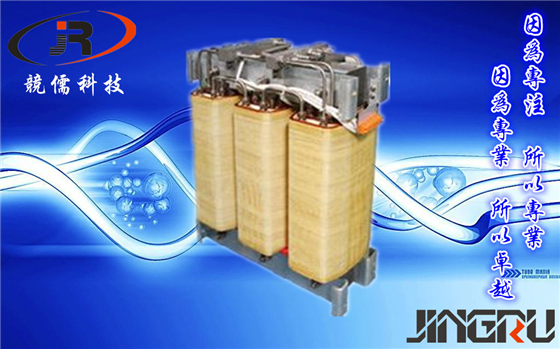

水冷风电专用电抗器

1. 冷却方式：水冷 电抗器水路部分工作压力为4.0bar 水流流量：  16L/MIN 水路接头采用G3/4寸内螺纹管
2. 绝缘等级：H级
3. 电 感 量：0.09mH（允许偏差：±5%）
4. 额定电流（有效值）：1330A/相

5. 纹波电流：小于40A（峰峰值），频率3kHz
6. 基波频率：50Hz
7. 相      数：三相，两两相之间最大电感量差：<2%
8. 开关频率：逆变桥开关频率3kHz。
9. 相与相之间的电压波形：3kHz PWM脉冲电压，峰值1500V
10. 最大dv/dt 为3000V/μS
11. 过载要求：过载5％（长期运行）、过载10％（30 min）、过载 50％（10s）

  A、过载期间电抗器不饱和，既电感量变化小于10％；
  B、过载期间线圈和磁芯温升小于100℃；
12. 温      升：线圈和磁芯温升小于80℃；
13. 耐受电压：绕组、磁芯、支架两两之间，AC3500V/50Hz/10mA,  1分钟
14. 绝缘电阻：绕组、磁芯、支架两两之间，>10MΩ（DC1000V)
15. 噪声等级：小于65dB（1米处）
16. 防护等级：IP00;
17. 存储温度：-40℃~70℃
18. 工作温度：-30℃~55℃，50℃以上降额使用
19. 应用海拔：1000米以下额定电流，1000米以上每升高100米降额1%。
