Toroidal transformer

OD环形变压器特点

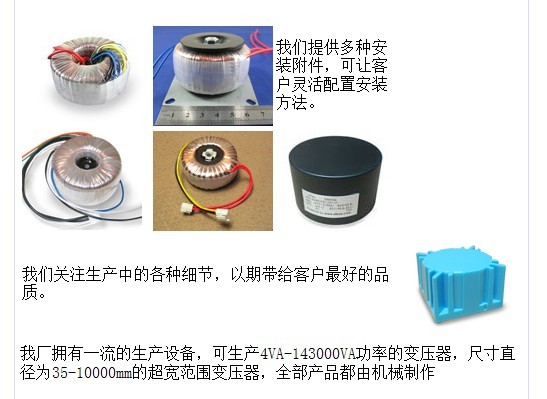

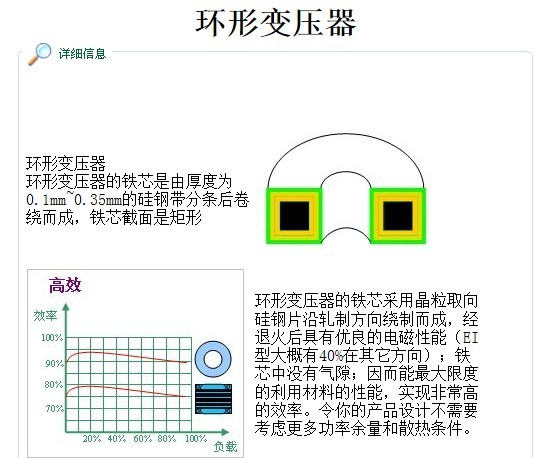

（1）电效率高铁心无气隙，叠装系数可高达95％以上，铁心磁导率可取1.5～1.8T（叠片式铁心只能取1.2～1.4T），电效率高达95％以上，空载电流只有叠片式的10％。

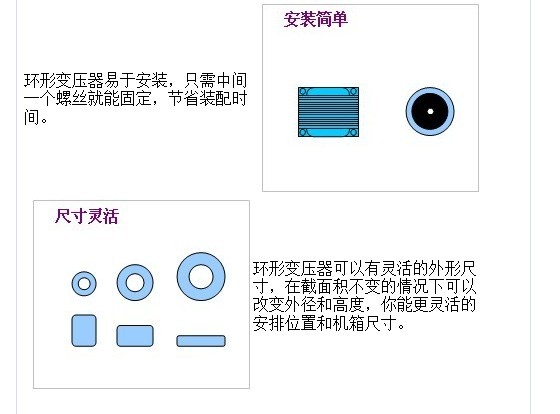

（2）外形尺寸小，重量轻环形变压器比叠片式变压器重量可以减轻一半，只要保持铁心截面积相等，环形变压器容易改变铁心的长、宽、高比例，可以设计出符合要求的外形尺寸。

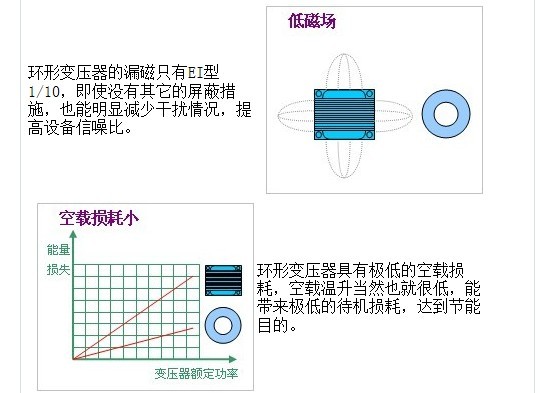

（3）磁干扰较小环形变压器铁心没有气隙，绕组均匀地绕在环形的铁心上，这种结构导致了漏磁小，电磁辐射也小，无需另加屏蔽都可以用到高灵敏度的电子设备上，例如应用在低电平放大器和医疗设备上。

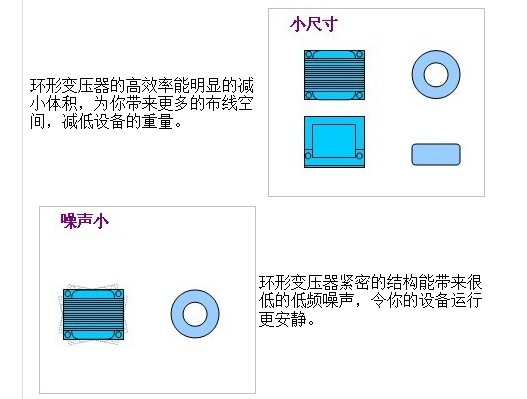

（4）振动噪声较小铁心没有气隙能减少噪声。

主要技术参数

铁芯	容量	外径尺寸		底板尺寸		安装尺寸			底板厚度
铁芯	容量	A	D	F	J	B	C	d	G
32/64-25	25VA	73	35	80	80	72	72	5	1.2
40/80-25	40VA	90	36	110	110	100	85	5	1.2
40/80-30	50VA	90	42	110	110	100	85	5	1.2
40/80-30	60VA	90	43	110	110	100	85	5	1.2
40/80-40	80VA	90	55	110	110	100	85	5	1.2
45/95-30	100VA	105	42	110	110	100	85	5	1.2
55/95-40	120VA	108	55	110	110	100	85	5	1.2
55/95-40	160VA	110	55	110	110	100	85	5	1.2
55/100-50	200VA	112	65	120	120	108	108	5×7	1.2
55/100-50	250VA	115	65	120	120	108	108	5×7	1.2
46/110-50	300VA	122	65	120	120	108	108	5×7	1.2
46/110-50	350VA	125	65	120	120	108	108	5×7	1.2
55/120-50	400VA	130	68
55/120-50	500VA	133	70
60/120-60	600VA	135	76
64/140-65	800VA	155	85
70/155-65	1000VA	170	85
